Набір лабораторний. Маніпулятор
Арт: | 12+ (7 клас, 8 клас)
Набір лабораторний «ТЕКО – Майбутній інженер. Конвеєр» (далі – набір) призначений для використання в загальноосвітніх середніх та вищих навчальних закладах, в кабінетах інформатики, вчителем (викладачем) та учнями при проведенні лабораторних робіт та практикуму при вивченні розділів алгоритми та програми та інформаційні технології в суспільстві відповідно до чинних навчальних програм МОН України з інформатики. Набір може бути використаний для проведення занять з робототехніки, технологій та мікроелектроніки в середніх і старших класах (починаючи з 7 класу) загальноосвітніх шкіл та інших навчальних закладів.
Набір дозволяє познайомити учнів з програмуванням та алгоритмізацією, створенням електричних схем, конструюванням механічних систем. Розвиває у учнів експериментальні вміння і дослідницькі навички.
Методичні матеріали до набору: 7 класс (N лабораторні роботи)
Контролер: ATMEGA 328P
Кількість деталей (електр/констр): 27/206
Габарити упаковки, мм: 425*312*77
Вага набору, кг: 3
Гарантія, міс: 12
Виробник: ТОВ “2Д3Д”
Серія: “ТЕКО – Майбутній інженер”
Лабораторні роботи з цим набором
- Дослідження принципу роботи умовних операторів.
- Дослідження принципу роботи операторів булевої алгебри.
- Створення методів.
- Програмна обробка натискань кнопки.
- Керування серводвигуном.
- Дослідження принципу роботи інверсної кінематики.
- Дослідження принципу роботи датчика кольору.
- Дослідження принципу роботи датчика виявлення перешкод.
- Створення автоматизованих систем.
Мінімальний перелік проєктів, виконання яких забезпечується комплектом:
Проект №1 Маніпулятор. Збірка та керування
Проект №2 Маніпулятор. Знаходження та перенесення заготовок
Проект №3 Маніпулятор. Сортування
Проект №4 Взаємодія двох маніпуляторів

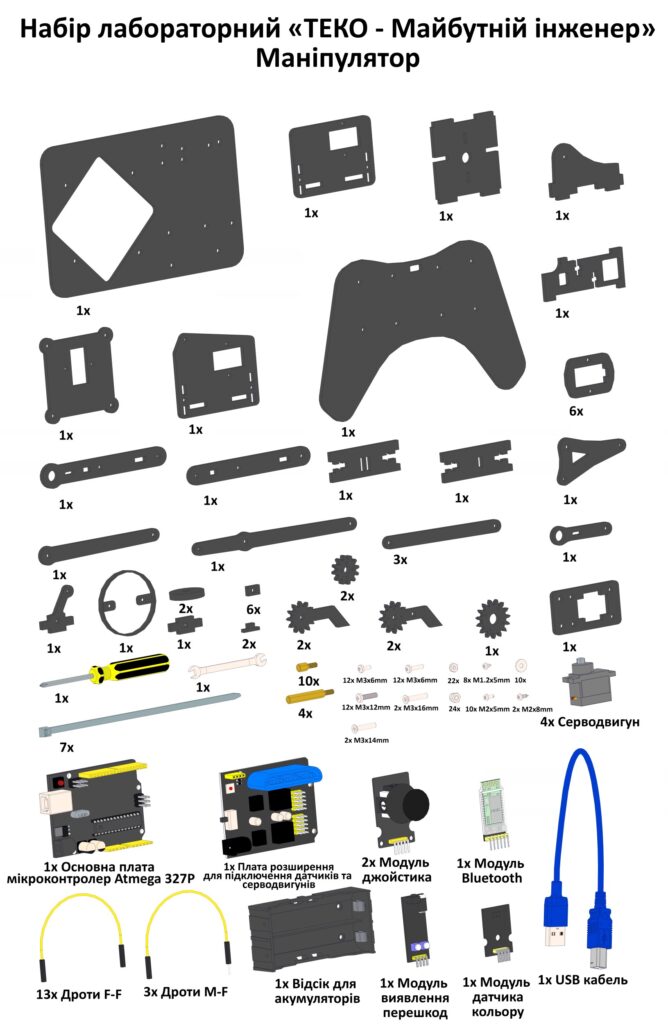

Склад набору
Електричні елементи
| № | Назва | Кількість |
|---|---|---|
| 1 | Основна плата мікроконтролер ATMEGA 328P | 1 |
| 2 | Плата розширення для підключення датчиків та серводвигунів | 1 |
| 3 | Серводвигун малий | 4 |
| 4 | Модуль джойстика | 2 |
| 5 | Модуль Bluetooth | 1 |
| 6 | Дроти F*F | 13 |
| 7 | Дроти M*F | 3 |
| 8 | Відсік елементів живлення | 1 |
| 9 | Кабель USB | 1 |
Конструктивні елементи
| № | Назва | Кількість |
|---|---|---|
| 1 | Викрутка | 1 |
| 2 | Гайковий ключ | 1 |
| 3 | Гвинт M3х6mm | 12 |
| 4 | Гвинт M3х10mm | 22 |
| 5 | Гвинт M3х12mm | 12 |
| 6 | Гвинт M3х14mm | 2 |
| 7 | Гвинт M3х16mm | 2 |
| 8 | Шуруп M2х8mm | 2 |
| 9 | Шуруп M2х5mm | 10 |
| 10 | Шуруп M1.2х5mm | 8 |
| 11 | Стійка латунна гвинт-гайка М3х24+6мм | 4 |
| 12 | Стійка латунна гвинт-гайка М3х6+6мм | 10 |
| 13 | Шайба М3 | 10 |
| 14 | Гайка М3 з нейлоновим кільцем | 24 |
| 15 | Гайка М3 | 22 |
| 16 | Набір пластикових деталей для складання маніпулятора | 1 |
| 17 | Електромонтажні стяжки | 7 |
| 18 | CPlate 3x5 | 1 |
| 19 | СPlate 2х2 | 1 |
| 20 | Plate3x3 | 1 |
| 21 | Plate2x3 | 1 |
| 22 | Plate2x2 | 2 |
| 23 | Plate1x3 | 3 |
| 24 | Plate 1x2 | 4 |
| 25 | Plate 1x1 | 14 |
| 26 | Sfix | 4 |
| 27 | Lfix | 4 |
| 28 | MainEdge 1x2 servo | 2 |
| 29 | Top 1x2 bracing arm тип 1 | 1 |
| 30 | Top 1x2 bracing arm тип 2 | 1 |
| 31 | MainEdge 2х2 Base plate arm | 1 |
| 32 | MainEdge 1x2 bracing arm | 1 |
| 33 | MainEdge 1x2 bracing arm V2 | 1 |
| 34 | Pin | 4 |
| 35 | Комплект з 4 елементів для збірки заготовки тип1 | 3 |
| 36 | Комплект з 7 елементів для збірки стека для заготок | 1 |
| 37 | Заготовка тип 2 | 6 |
